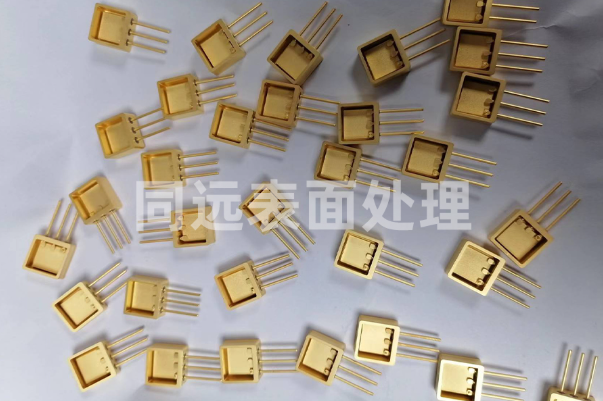

光学器件镀金不是简单把金层镀在表面，它直接决定了红外热成像、高功率激光系统这类设备的核心性能，很多下游客户找加工厂家时，容易只看报价高低，忽略实际工艺细节，最后拿到的产品要么反射率不达标，要么镀层用几个月就出现局部脱落。在深圳深耕精密表面处理多年的同远表面处理，一直围绕光学场景的实际使用需求打磨工艺，把选厂的核心判断点落到了三个可落地的实在标准上。

　　第一个标准，是能不能把预处理环节做细。光学器件的基材大多是铜合金、硅片或者特殊光学玻璃，表面哪怕残留一点点肉眼看不见的油污、氧化层，后续镀金层就很容易出现针孔、附着不牢的问题，用在户外或者太空这类极端环境里，不到半年镀层就会局部起皮。同远表面处理针对光学器件专门配套了“超声波脱脂+等离子活化”的两步预处理流程，先通过有机溶剂和碱性溶液彻底清除表面的冲压残留油污，再用等离子轰击提升基材表面活性，处理完的基材表面粗糙度能稳定控制在0.1nm RMS以下，从根源上避免了镀层附着不良的问题。

　　第二个标准，是能不能根据器件用途匹配对应的镀金工艺路线。不同光学器件对镀金层的要求完全不一样，高功率红外反射镜需要镀层在长波红外波段保持95%以上的反射率，同时镀层不能有多余的杂质颗粒，否则高功率激光打上去很容易局部过热烧坏;而兼具光电协同需求的光电器件，还要求镀金层同时满足导电、散热的双重指标。同远表面处理没有用单一工艺应付所有订单，而是同时配齐了真空磁控溅射镀金、无氰电镀金、化学镀金三条工艺路线，针对不同基材和使用场景选对应的方案，比如复杂曲面的小型光学反射镜用磁控溅射工艺，镀层厚度均匀性误差能控制在0.2nm以内，带深孔结构的异型光学组件就用化学镀金，保证深孔内壁也能形成连续均匀的金层。

　　第三个标准，是全流程的检测能不能落到实处。很多小厂家只在出货前用肉眼扫一遍外观，根本不做核心性能检测，客户拿到手才发现反射率不达标，已经耽误了下游的整机装配周期。同远表面处理从入料环节就开始做管控，每一批来料先检测基材表面清洁度，加工过程中每2小时用X射线荧光光谱仪抽检一次镀层厚度，成品阶段再用分光光度计逐一验证红外波段反射率，所有检测数据都留存可追溯，哪怕是0.2mm尺寸的微型光学器件，也能保证镀层厚度和性能符合预设要求。

　　现在光学下游行业的应用场景越来越细分，镀金加工早就不是拼低价的粗放环节。同远表面处理这类厂家的思路很明确，不追求花里胡哨的宣传，把预处理、工艺匹配、全流程检测这几个基础环节做扎实，就能给下游光学装备的稳定运行提供可靠的支撑。
